TGV-105 Tűzjelző

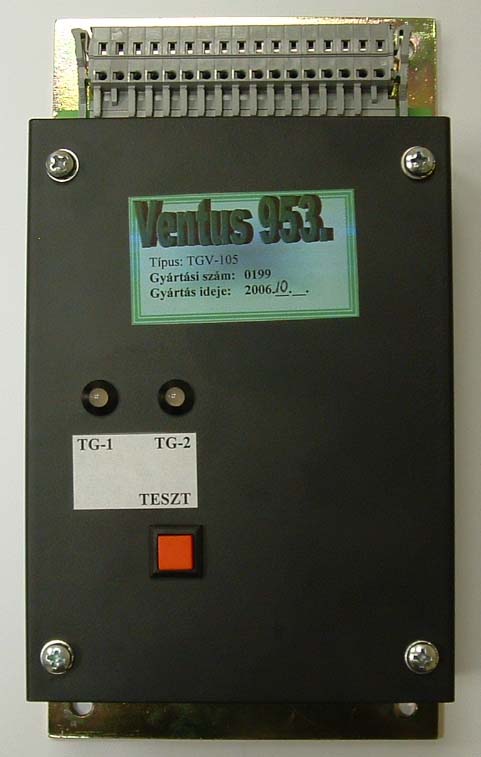

A TGV-105 típusú tűzoltó generátor vezérlő rövid ismertetése

A berendezés célja:

A járművekbe telepített vezérlő készülék feladata: a kapcsolószekrényekben keletkezett tüzeknél az oltógenerátorok működésének elindítása, az adott kocsi nagyfeszültségű kapcsolójának lekapcsolása és különböző jelzések biztosítása a jármű vezetőjének.

A TGV-105 két csatornán érzékeli az esetleges tűz által keltett hőmérséklet emelkedést. Egyrészt a csatlakoztatott hőérzékelő vezeték, mely 97 Celsius fok feletti hőmérsékletnél záró kontaktust ad, másrészt az egyik oltógenerátor külső burkolatára helyezett hőkapcsoló útján, mely a burkolat 90 Celsius fok feletti hőmérsékletnél jelez.

Fontosabb műszaki paraméterek

» Üzemi feszültség: 75-132VDC

» Áramfelvétel, készenléti állapotban: max. 0,5A

» Áramfelvétel a működéskor: 1 – 10A

» A hőmérséklet érzékelő kábel ellenállása a tűz jelzésekor: < 50 ohm

» Üzemi hőmérséklet: -20, – +70 o C

» Védettség: IP44

» Külső méretek: 58x115x215mm
