A menetregisztráló készülék rövid ismertetése

Rendszer leírás:

A Ventus-953 Kft. által kifejlesztett adatrögzítő elsődleges feladata az üzemelő közlekedési járművek ( metró, villamos, hév ) szerelvények eseményeinek a tárolása. Esemény alatt a jármű sebességének és a menetregisztrálóba bekötött jelek állapotainak időbeli megváltozása értendő. Az eseményeket a menetregisztráló a pontos idő és dátum feltüntetésével naplózza.

A regisztráló digitális és analóg (differenciális és normál) bemenetekkel rendelkezik. A bemenetek a járműveken előforduló nagymértékű túlfeszültségek ellen is védettek. A védelmet biztosítékok, RLC elemek és félvezető alapú eszközök biztosítják.

A menetregisztráló a 54-112Vdc közti feszültségtartományban, -10C ° – +60C ° -ig működőképes. A tápellátást biztosító összes bemenet feszültségmentesítése után a készülék még kb. 0,5 mp-ig működik, így a tápfeszültség megszűnését is képes naplózni.

A készüléknek 8db relés kimenete van, 2A, 250V, 60VA egyenkénti terhelhetőséggel.

A jármű sebességét a keréken elhelyezett fordulat jeladóval mérjük. A kerékátmérő névleges értéke a menetregisztrálóban alapadatként megadható, míg az átmérő tényleges értékének a számbavétele a kiolvasó- és feldolgozó programban végezhető el.

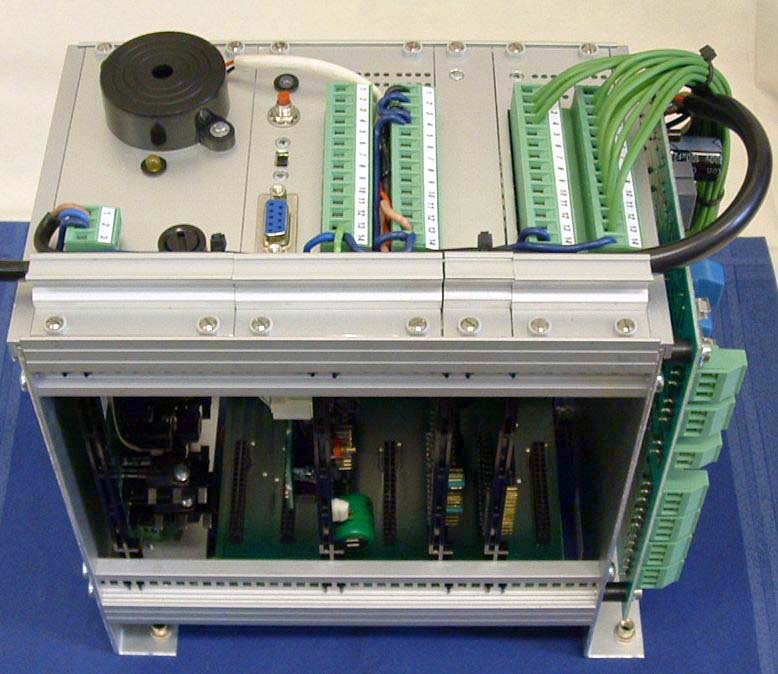

A menetregisztráló egy készülékvázból és egy abban modulrendszerűen (modulok: tápegység, SPLC, DIN, RAM) elhelyezkedő alegységekből épül fel. Ez a váz egy erős, ütésálló, biztonsági zárral zárható vasdobozban helyezkedik el.

A regisztráló fontosabb műszaki paraméterei:
I/O csatornák:

» Digitális (A típus ): 29 db

» Digitális (B típus): 7 db

» Digitális (C típus): 2 db

» Hangfrekvenciás (D típus): 2 db

» Induktív jeladó ( E típus): 1 db

» Kapcsolt kimenet (F típus): 1 db

Tárolási kapacitás:

» SPLC kártya RAM: 128 kB
(200 módosító esemény)

» PCMCIA kártya RAM: 6 MB
(kb. 215000 menet esemény, kb. 8-10 munkanap, kb 1000km )

» Mintavételezési idő: 210 ms

» Tápfeszültség: 72 VDC
( 60 V – 100 V tartomány)

» Méretek (szélesség magasság mélység).……………275x175x280 mm

» Súly: 5,46 kg

» Rögzítő furat távolsága: 250 mm

» Rögzítő furat magassága: 127.5 mm
